Suuntaporaus tunnetaan menetelmänä, jolla putket, kaapelit ja suojaputket saadaan maan alle ilman pitkää avokaivantoa. Kun kohteena on tiealue, piha, rata-alueen läheisyys, vesiväylän alitus tai ahdas kaupunkiympäristö, menetelmän suurin vahvuus ei ole vain siisteys vaan tarkkuus. Hyvin toteutettu suuntaporaus osuu suunniteltuun linjaan hallitusti, vaikka reitti kulkee esteiden ohi ja pintarakenteita säästäen.
Suuntaporauksen tarkkuus onnistuu, kun reitti suunnitellaan oikein, pilottiporaus paikannetaan luotettavasti, mittaukset sovitetaan työmaan olosuhteisiin ja toteutunut linja dokumentoidaan tarvittaessa jälkikäteen. Käytännössä tarkkuus ei synny yhdestä laitteesta, vaan suunnittelun, kaluston, mittauksen, henkilöstön osaamisen ja työmaan hallinnan yhteistuloksena.
Työmaalla tarkkuus ei synny yhdestä laitteesta tai yhdestä hyvästä päätöksestä. Se syntyy vaiheittain: reitti suunnitellaan huolella, pilottiporaus tehdään ohjatusti, sijaintia mitataan jatkuvasti, mittaukset kalibroidaan oikein ja valittu ohjausjärjestelmä sovitetaan kohteen olosuhteisiin. Juuri tämä yhdistelmä ratkaisee, onnistuuko suuntaporaus varmasti myös vaativassa ympäristössä.
Suuntaporaus alkaa tarkkuudesta jo ennen porauksen aloitusta
Ennen kuin porakruunu liikkuu metriäkään, tarkkuus rakennetaan suunnittelupöydällä. Reittiä ei valita vain lyhimmän välin perusteella, vaan sen mukaan, missä syvyydessä voidaan kulkea turvallisesti, millaisia kaarteita kalusto sallii ja missä kohdissa mahdolliset risteävät rakenteet tai maaperän vaihtelut vaikuttavat työhön.
Hyvässä suunnittelussa huomioidaan myös sisäänmeno- ja ulostulokulmat. Jos aloituskulma on väärä, virhe ei jää alkuun vaan kertautuu porauksen edetessä. Siksi suuntaporaus vaatii alusta asti realistisen geometrian: kuinka nopeasti linja voi kaartua, kuinka syvälle mennään ja missä kohtaa palataan pintaa kohti.
Tässä vaiheessa päätetään usein myös se, millä ohjaus- ja paikannusmenetelmällä työ tehdään. Matalassa ja avoimessa kohteessa yksi ratkaisu voi riittää, mutta syvässä alituksessa tai metallihäiriöiden keskellä tarvitaan järeämpi tapa varmistaa sijainti.
Suunnittelussa tarkistetaan yleensä ainakin nämä asiat:
- reitin pituus ja kaarresäteet
- lähtö- ja tulopisteet
- tavoitesyvyys
- maaperän ominaisuudet
- pintarakenteet ja esteet
- käytettävä ohjausjärjestelmä
Miten pilottiporaus ohjaa suuntaporauksen oikealle linjalle
Pilottiporaus on koko työn tärkein vaihe tarkkuuden kannalta. Sen aikana tehdään ensimmäinen ohjattu reikä, jota myöhemmät työvaiheet seuraavat. Jos pilottireikä on hallittu, myös avarrus ja putken veto pysyvät suunnitellulla linjalla huomattavasti paremmin.
Porapään suuntaa muutetaan ohjaamalla sitä pienin korjauksin. Käytännössä poraaja ei vain työnnä tankoa eteenpäin, vaan seuraa jatkuvasti porapään kulmaa, syvyyttä ja suuntaa. Kun tarvitaan muutos, sitä tehdään hallitusti ja ajoissa. Tämä on yksi suuntaporauksen ydintaidoista: korjaus tehdään mieluummin varhain kuin liian myöhään.
Olennainen asia on se, että tarkkuus ei perustu pelkkään poraussuuntaan. Ammattimainen suuntaporaus nojaa mittauksiin, joilla arvioidaan porareiän todellinen sijainti maan alla. Tämä ero on merkittävä. Jos seurataan vain sitä, mihin suuntaan porapää osoittaa juuri nyt, kokonaislinja voi silti ajautua vähitellen pois tavoitellusta reitistä.
Siksi pilottiporauksen aikana kerätään mittauspisteitä, joista voidaan laskea porareiän kulkua pitkin koko reittiä. Kun syvyys, kaltevuus, suunta ja etenemä yhdistetään, saadaan paljon tarkempi kuva siitä, missä pora todellisuudessa kulkee.

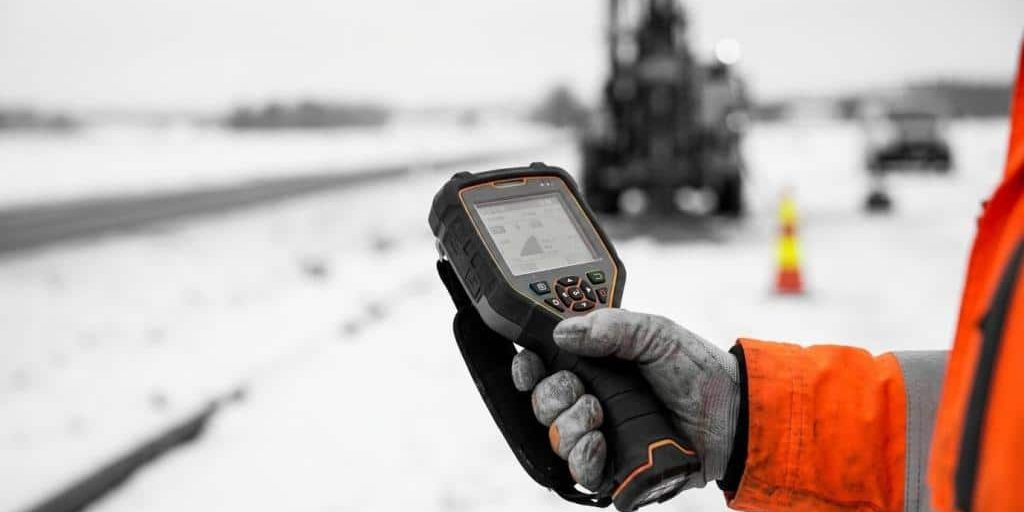

Suuntaporauksen mittaus ja paikannus työmaalla
Työmaalla tarkkuus varmistetaan mittaamalla, ei arvaamalla. Suuntaporaus tarvitsee paikannuksen, joka sopii juuri siihen kohteeseen, jossa työtä tehdään. Yksinkertaisessa pihalinjassa riittää eri ratkaisu kuin pitkän tiealituksen tai syvän kaupunkikohteen porauksessa.
Yleinen menetelmä on walkover tracking, jossa paikannus tehdään pintatasosta porapään lähettimen signaalia seuraamalla. Se toimii hyvin, kun syvyys on kohtuullinen ja maanpinnalla voidaan liikkua poralinjan yläpuolella turvallisesti. Menetelmä on käytännöllinen, nopea ja monissa kohteissa erittäin toimiva.
Kun ympäristössä on paljon häiriöitä, syvyys kasvaa tai pinta ei ole seurattavissa koko matkalta, tarvitaan muuta tukea. Tällöin käyttöön voi tulla secondary tracking eli lisävarmistus paikannukseen, tai gyroscopic guidance, joka sopii erityisesti vaativiin alituksiin ja kohteisiin, joissa pintatason näkyvyys ei riitä.
Alla oleva vertailu tiivistää erot:
| Ohjaus- tai paikannustapa | Missä toimii parhaiten | Tarkkuuteen vaikuttavat tekijät |
|---|---|---|
| Walkover tracking | Matalat ja avoimet kohteet | Pintaseurannan mahdollisuus, syvyys, häiriöt ympäristössä |
| Secondary tracking | Kohteet, joissa halutaan lisävarmistus | Kalibrointi, mittauspisteiden laatu, järjestelmien yhteensopivuus |
| Gyroscopic guidance | Syvät alitukset, ahtaat kaupunkikohteet, tie- ja vesiväyläalitukset | Laitteiston oikea käyttöönotto, alkuasetus, jatkuva mittauskurinalaisuus |
Tärkeä käytännön huomio on tämä: mitä pidempi ja vaativampi poraus, sitä enemmän pienetkin mittausvirheet voivat kertyä. Siksi kokeneessa suuntaporauksessa ei luoteta yhteen lukemaan, vaan koko mittausketjuun.
AJ Contractin suuntaporauskalusto ja tarkkuuden käytännön merkitys
AJ Contract toteuttaa suuntaporauksia Ditch Witch JT20 -poralla, jonka kompakti koko soveltuu hyvin taajama-alueille ja ahtaisiin työskentelytiloihin. Tämä on tarkkuuden kannalta tärkeää, koska ahtaassa kohteessa poraus ei onnistu pelkästään oikealla reitillä. Myös kaluston sijoittelu, aloituspisteen hallinta, työkuoppien tilantarve ja ympäröivien rakenteiden huomiointi vaikuttavat siihen, miten hallitusti työ voidaan tehdä.
Ditch Witch JT20 etu näkyy erityisesti kohteissa, joissa porausta täytyy mukauttaa porausreiän syvyyden, suunnan, pituuden ja halkaisijan mukaan. Kun kalusto on kohteeseen sopiva ja työ voidaan suunnitella realistisesti, myös pilottiporauksen ohjaus, avarrus ja putken veto pysyvät paremmin hallinnassa.
AJ Contractin näkökulmasta tarkkuus tarkoittaa siksi muutakin kuin sitä, että pora osuu oikeaan paikkaan. Se tarkoittaa sitä, että koko työmaa etenee hallitusti: reitti on suunniteltu, kalusto sopii kohteeseen, henkilöstö tuntee menetelmän ja ympäristölle aiheutuva häiriö pidetään mahdollisimman pienenä.
Kalibrointi ratkaisee, kuinka luotettava suuntaporaus on
Kalibrointi kuulostaa helposti tekniseltä yksityiskohdalta, vaikka se on yksi näkyvimmistä tarkkuuteen vaikuttavista tekijöistä. Jos paikannusjärjestelmää ei kalibroida työmaan todellisissa olosuhteissa, porapään sijainnista saatu tieto voi vääristyä jo ennen varsinaista porausta.
Tämä korostuu etenkin ympäristöissä, joissa on metallirakenteita, sähköisiä häiriöitä tai vaihtelevia maaperäolosuhteita. Kun laitteisto säädetään oikein ja sen toiminta tarkistetaan ennen työn alkua, mittaustieto pysyy luotettavampana koko porauksen ajan.
Kalibrointiin liittyy myös lähettimen ja sen koteloinnin kunto. Jos komponentit eivät ole kunnossa tai niiden yhteensopivuus ei vastaa kohdetta, tarkkuus kärsii nopeasti. Siksi suuntaporaus on paljon muutakin kuin porakoneen käyttöä. Se on mittaustekniikkaa, laadunhallintaa ja kurinalaista työskentelyä.
Tarkkuuden kannalta kriittiset tarkistukset ovat usein nämä:
- Lähtöpiste: aloituspaikka sidotaan varmasti oikeaan kohtaan
- Kalibrointi: laitteisto säädetään työmaan olosuhteisiin
- Signaalin laatu: häiriöt tunnistetaan ennen etenemistä
- Mittausrytmi: sijaintia seurataan säännöllisesti koko pilottiporauksen ajan
- Varmennus: poikkeamat tarkistetaan toisella menetelmällä, jos kohde sitä vaatii
Miksi virhe kasvaa vähitellen suuntaporauksessa
Yksi tärkeimmistä asioista suuntaporauksen tarkkuudessa on virheen kertymä. Virhe ei useimmiten synny yhdessä dramaattisessa hetkessä, vaan pieninä poikkeamina, jotka kasvavat porauksen edetessä. Jos aloituspisteessä, suunnassa tai syvyydessä on pieni heitto, lopputulos voi olla pitkällä matkalla jo selvästi sivussa.
Tästä syystä lähtöpisteen tarkka määritys, niin sanottu tie point, on erittäin tärkeä. Kun porauksen alkuasema tunnetaan varmasti, myös myöhemmät mittaukset voidaan suhteuttaa siihen oikein. Ilman tätä koko laskettu reitti lepää epävarmalla pohjalla.
Samalla korostuu se, että porareiän sijaintia ei pidä arvioida vain hetkellisen porapään suunnan perusteella. Tarkempi tapa on laskea reitti mittauspisteiden ketjuna. Käytännössä linja muodostetaan useista pisteistä, joista nähdään, miten poraus on oikeasti kulkenut maan alla. Tätä varten käytetään laskentatapoja, joilla porareiän kaarevuus kuvataan mahdollisimman realistisesti.
Tämä on myös syy siihen, miksi secondary tracking parantaa työn varmuutta vaativissa kohteissa. Kun yksi järjestelmä antaa sijaintitiedon ja toinen varmistaa sitä, kokonaiskuva pysyy luotettavampana.
Gyroskooppinen ohjaus vaativassa suuntaporauksessa
Kaikki kohteet eivät sovi pintaseurantaan. Jos poraus kulkee syvällä, pitkän alituksen alla tai alueella, jossa maanpinnalle ei päästä turvallisesti linjan yläpuolelle, gyroscopic guidance voi olla paras ratkaisu. Menetelmän etu on se, että se ei nojaa samalla tavalla ulkoisiin magneettisiin viitteisiin tai jatkuvaan pintaseurantaan.
Tällainen tilanne on tuttu etenkin tiealituksissa, vesiväylien alituksissa ja tiiviissä kaupunkiympäristössä. Kun ympärillä on rakenteita, liikennettä tai paljon metallia, tavallinen seuranta voi saada häiriöitä. Gyroskooppinen ohjaus antaa silloin vakaamman perustan poralinjan hallintaan.
Silti sekään ei korvaa hyvää suunnittelua tai mittauskuria. Paras tarkkuus syntyy vasta, kun oikea menetelmä valitaan oikeaan kohteeseen ja mittaustieto pysyy hallittuna koko työn ajan.
Työmaan olosuhteet vaikuttavat suuntaporauksen tarkkuuteen enemmän kuin usein ajatellaan
Maaperä, kosteus, kivet, täytöt, vanhat rakenteet ja ahtaat työskentelyalueet muuttavat porauksen käyttäytymistä. Sama kalusto voi toimia kahdella työmaalla aivan eri tavalla, vaikka reitin pituus olisi lähes sama. Siksi suuntaporaus ei ole vakioitu suoritus vaan kohteeseen mukautuva toteutus.
Ahtaissa taajamakohteissa kaluston koko ja hallittavuus korostuvat. Kompakti porakalusto helpottaa työskentelyä, kun tilaa on vähän ja pintarakenteita halutaan säästää. Samalla porauksen suunnittelu on usein nopeampaa ja käytännön toteutus joustavampaa. Tämä näkyy sekä tarkkuudessa että työn kokonaiskestossa.
Kun työ tehdään ammattimaisesti, henkilöstön osaaminen näkyy jokaisessa vaiheessa. Jatkuva koulutus, turvalliset työmenetelmät ja kyky lukea olosuhteita käytännössä vaikuttavat suoraan siihen, kuinka hallitusti suuntaporaus etenee. AJ Contractin kaltaisessa toteutuksessa korostuvat juuri nämä asiat: oikea kalusto, koulutettu henkilöstö ja tapa tehdä työ valmiiksi huolellisesti myös vaativissa kohteissa.
Toteumadokumentointi kertoo, onnistuiko suuntaporaus juuri siihen mihin piti
Tarkkuus ei ole vain työnaikainen tavoite. Se pitää myös pystyä osoittamaan jälkikäteen. Siksi hyvin toteutettu suuntaporaus päättyy dokumentointiin, jossa toteutunut linja kirjataan mahdollisimman selkeästi.
Toteumadokumentointi auttaa seuraavissa rakennusvaiheissa, kunnossapidossa ja uusien linjojen suunnittelussa. Kun toteutunut poraus tunnetaan tarkasti, myös tulevat työt voidaan tehdä turvallisemmin ja tehokkaammin.
Dokumentointi on samalla merkki laadukkaasta työstä. Jos mittausdata on kerätty huolella koko projektin ajan, lopputulos ei jää muistikuviin vaan näkyy numeroina ja toteumatietona.
Mitä asiakkaan kannattaa kysyä, kun tavoitteena on tarkka suuntaporaus
Asiakkaan näkökulmasta olennaista ei ole vain se, voidaanko linja porata, vaan miten tarkkuus varmistetaan juuri kyseisessä kohteessa. Hyvä urakoitsija osaa kertoa selkeästi, millä menetelmällä sijaintia seurataan, miten reitti suunnitellaan ja mitä tehdään, jos työmaalla ilmenee häiriöitä tai odottamattomia olosuhteita.
Kannattaa kysyä myös, miten pilottiporaus mitataan, miten kalibrointi tehdään ja milloin käytetään lisävarmistusta tai gyroskooppista ohjausta. Nämä eivät ole pelkkiä teknisiä yksityiskohtia, vaan suoraan lopputulokseen vaikuttavia valintoja.
Hyviä kysymyksiä ovat esimerkiksi:
- Miten suuntaporaus paikannetaan: käytetäänkö walkover trackingia, secondary trackingia vai gyroskooppista ohjausta?
- Miten tarkkuus varmistetaan alussa: miten lähtöpiste ja tavoitelinja määritetään?
- Miten mittaus pysyy luotettavana: miten kalibrointi tehdään työmaan olosuhteissa?
- Miten poikkeamiin reagoidaan: milloin poralinjaa korjataan ja miten korjaus tehdään hallitusti?
- Mitä lopuksi luovutetaan: saadaanko toteutuneesta linjasta dokumentointi?
Kun nämä asiat ovat kunnossa, suuntaporaus ei ole vain nopea ja siisti ratkaisu. Se on myös tarkka tapa rakentaa maanalaista infraa paikoissa, joissa virheille ei ole juuri lainkaan tilaa.
